使用脚本将键盘数据输出到控制台
介绍
此项目流从PMOD KYPD流中按下数据。压力机显示在波形中的控制台上脚本编辑器仪器。该脚本可以在任何需要从PMOD KYPD输入的项目中使用。
PMOD KYPD使用拉向上并拉下电阻以确定哪个行和列具有闭合开关，与按钮按压相关。看看PMOD KYPD原理图对于KYPD电路图。发现设备通过扫描通过DIO品脱0-4来检测按钮。这些引脚被设置为开放式排水箱，这意味着当发现激活某个引脚时，它会提供地面的路径。否则，非活动引脚提供高阻抗（高Z）。如果按下键，则DIO引脚4-7将检测所选行的逻辑低信号。通过将行和列与包含可能的字符的数组相关联，脚本打印关键按压。
存货
-
具有数字I / O的发现设备：
-
也可以使用模拟发现（遗留）。
-
PMOD KYPD.，一个16键键盘
设置说明
1.硬件设置
此脚本要求PMOD KYPD连接到发现设备的DIO引脚，如右侧图像所示。
通过将Discovery设备插入计算机来完成硬件设置。
2.软件设置
从中下载并提取波形工作区键盘输出到控制台工作空间zip存档（在上面的库存部分中也联系在一起）。

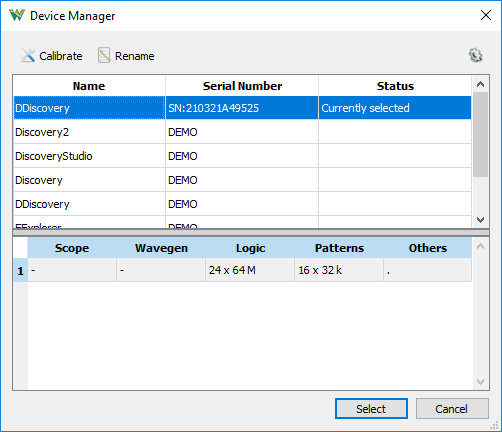

打开波形。启动后，波形将生成提示，要求切换到工作区使用的设备。因为这是创建和存档时最初使用的设备，请选择不。导航设置→设备管理器在窗口顶部的菜单栏中，检查活动设备是您的发现。
打开键盘工作区，在从存档中提取的文件夹中，在波形中找到。
3.运行脚本
一旦连接，打开波形中的工作空间。按下跑按钮 （
）在脚本窗口中。这脚本输出窗格将显示在检测到的按键。脚本旨在使按下键，仅注册单个按键。
最后的笔记
有关您的测试和测量设备的更多指南和示例项目，请访问其资源中心，可以通过此维基找到测试和测量页。
有关技术支持，请访问Digilent论坛。
