SPI协议查看器

介绍

这是一个工作区，用来生成使用协议分析器仪器的自定义信号脚本工具。通过脚本工具协议分析器生成对应于二进制的模式美国信息交换标准代码“Hello World!”的价值观。的逻辑分析仪设置为以小数形式显示通过SPI信号传输的值。信号以40kHz的频率产生，然后逻辑分析仪以1.02MHz的速率收集4,096个样本，导致大约3 ms的采集时间。

要了解更多关于SPI协议的信息，请使用维基百科关于它的文章是一个很好的资源。

库存

设置说明

1.硬件设置

通过USB数据线将Discovery设备插入计算机。

这个项目不需要额外的硬件设置。

2.软件设置

从中下载并提取WaveForms工作区SPI协议查看器工作区ZIP档案(在上面的库存部分也有链接)。

开放的波形。在启动时，wavforms将生成一个提示，要求切换到与工作区一起使用的设备。因为这是工作区创建和归档时最初使用的设备，所以选择没有．导航到设置→设备管理器，以检查活动的设备是否是您的Discovery设备。

单击开放式工作区按钮。导航到并打开spi-protocol-viewer在波形的工作区。

3.运行SPI协议查看器

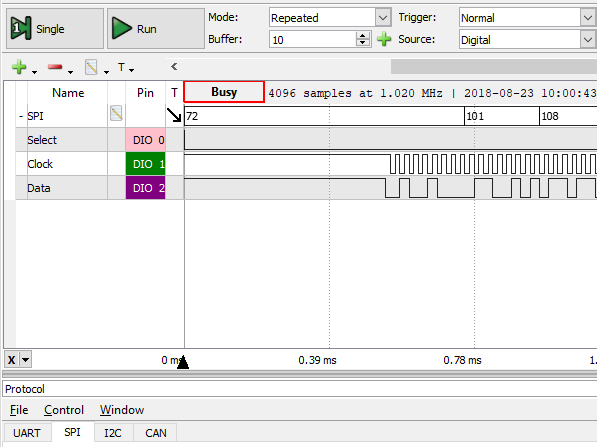

工作区已经可以使用了。在逻辑窗口中按“单”键，然后按执行按钮协议分析器乐器。的逻辑分析仪将显示美国信息交换标准代码“Hello World!”的代码。

注意:要在使用协议分析程序时通过逻辑分析程序查看数据，协议分析程序被置于调试模式，这将禁用协议分析程序接收数据的能力。如果此工作区用于通过协议分析器接收数据，则需要取消选择调试按钮。

协议分析器工具

逻辑分析仪仪器

最后指出

这个工作区是通过WaveForms测试SPI设备的一个很好的起点。通过简单地修改美国信息交换标准代码数组，不同的值可以发送到SPI从设备。可以在逻辑分析仪中添加一个额外的SPI总线来查看设备的响应味噌数据行。

有关测试和测量设备的更多指南和示例项目，请访问其资源中心，可以通过这个维基找到测试和测量页面。

有关技术支持，请访问Digilent论坛．

，，，，
