数字发现
800ms /s逻辑分析仪和协议分析仪
软件
波形
波形资源中心
数字逻辑分析仪
渠道
24
采样率
800MS / s
(带高速适配器)
带宽
One hundred.兆赫+
电压范围
1.2V到3.3V(作为输入时兼容5V)
缓冲
2 gbit DDR3收购
总线分析仪
SPI, I²C, UART, CAN, I2S, Parallel and Custom
数字模式发生器
渠道
16
采样率
One hundred.MS / s
带宽
50兆赫
电压范围
1.2 v至3.3 v
总线输出
计数器和自定义
多功能数字I / O
渠道
16
采样率
One hundred.MS / s
(50兆赫max输出频率)
电压范围
1.2V到3.3V(作为输入时兼容5V)
缓冲
算法模式生成器(不使用缓冲区)
协议分析器
渠道
至少需要补充16至32
电压范围
1.2V到3.3V(输入5V兼容)
总线分析仪
UART:发送和接收
SPI:读和写
I2C:读写
CAN: rx和tx
可编程电源
电压范围
1.2 v至3.3 v
当前的限制
两个2×6 MTE连接器中的每一个最大可用100 mA
脚本编辑器
支持工具
所有
语言
Javascript
交叉触发
支持工具
逻辑分析器，模式生成器
提供硬件
  • USB A到Micro B电缆
  • 2×6 MTE电缆
  • 2×16 MTE电缆
  • 高速适配器(可选)

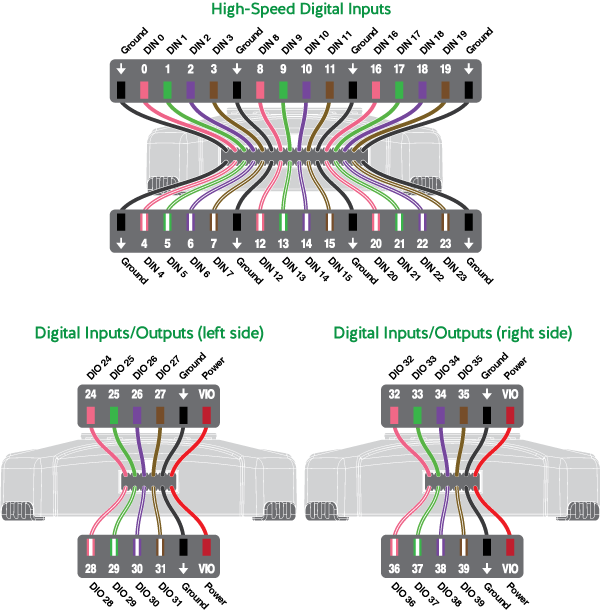

引出线

Digilent数字发现™是一种结合了逻辑分析仪和模式产生器的仪器，被创建为最终的嵌入式开发伙伴。数字探索的目的是优化频道、速度和可移植性。小的形状因素方便了存储，并提供了一整套高级功能，允许您调试、可视化和刺激大多数嵌入式项目的数字信号。数字输入和输出可以使用简单的导线探头或面包板导线连接到电路;另外，数字发现高速适配器和阻抗匹配探头可以用于连接和利用更高级的项目的输入和输出。数字探索是由免费驱动的波形(3.5.4或更高版本)软件，并可配置为以下任何仪器:

  • 24路数字逻辑分析仪(1.2…3.3V CMOS，高达800MS/s(带高速适配器))
  • 16通道模式发生器(1.2…3.3V CMOS, 100MS/s)
  • 16通道虚拟数字I/O，包括按钮，开关和led -完美的逻辑训练应用
  • 可编程电源1.2…3.3V/100mA。相同的电压供给逻辑分析仪的输入缓冲器和图形发生器的输入/输出缓冲器，以保持逻辑电平与被测电路的兼容性。
  • 数字总线分析仪(SPI, I²C, UART, I2S, CAN, Parallel)

数字探索是为任何从事嵌入式开发的人设计的。它的功能和规格是特意选择的，以保持一个小和便携式的形式因素，承受在各种环境中使用，并保持成本低，同时平衡USB电源的要求。








文档

教程

波形仪器指南

其他的指南

第三方软件支持

配件

高速适配器

高速适配器和逻辑探针需要访问数字发现的最高采样率。他们可以选择与数字发现购买，或单独购买。
有关更多信息，请参阅配件部分数字发现参考手册，和使用高速适配器与数字发现指南。
