电子资源管理委员会-参考手册

电子资源管理器是一个设计和测试模拟和数字电路的一体化包。它是建立在一个大的，无焊料的面包板，以允许快速和简单的原型。通过Digilent的管理，EE Board的操作非常简单波形软件

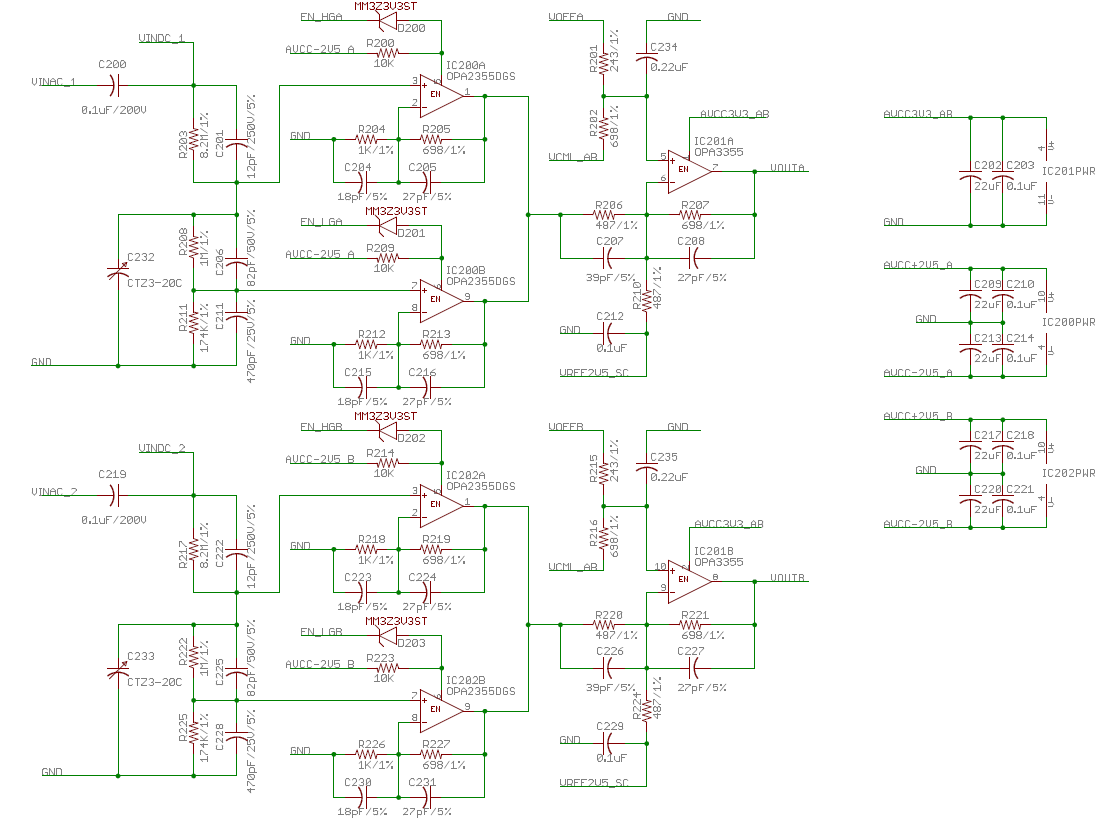

• 4通道，40MS/s, 100MHz，示波器

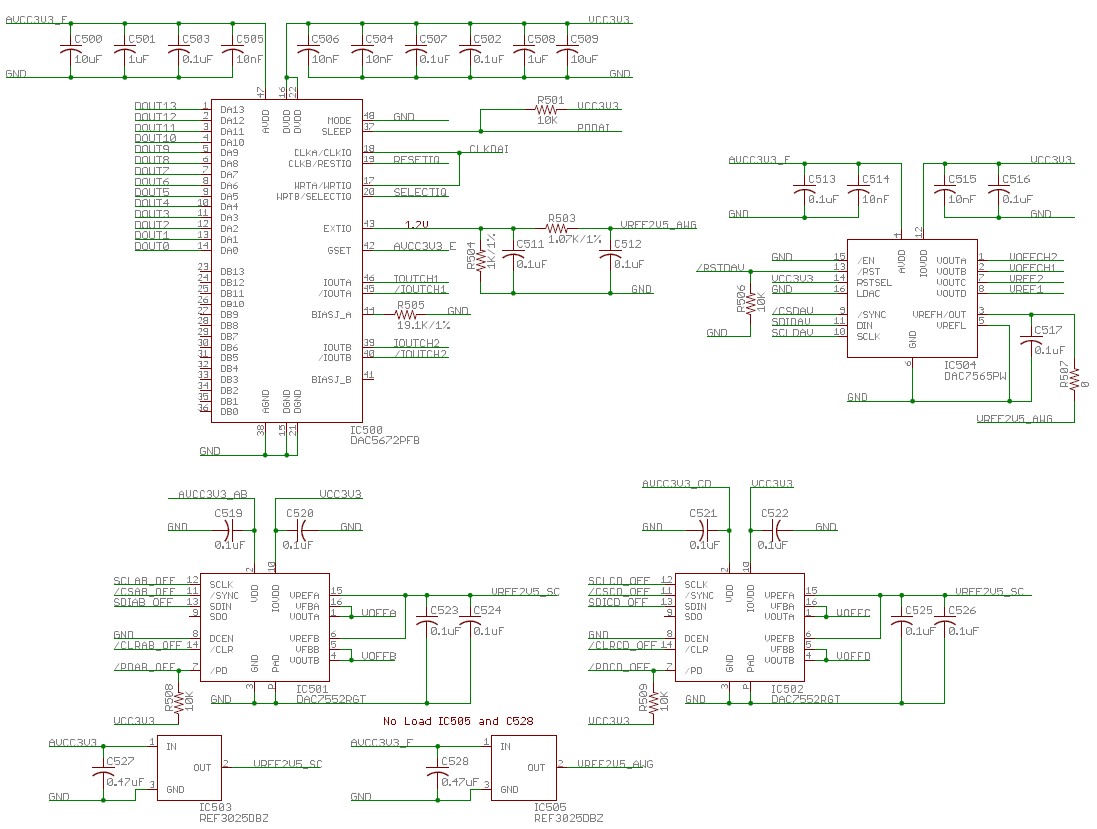

• 2通道，40MS/s, 20MHz，任意波形发生器

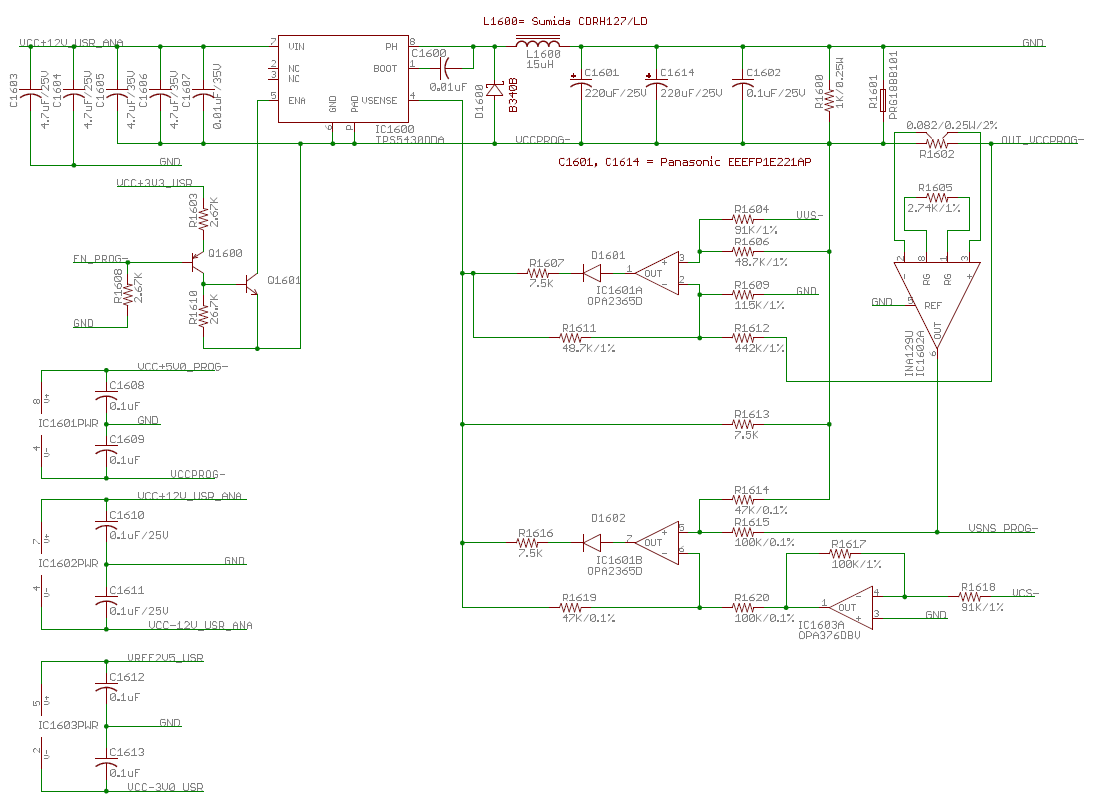

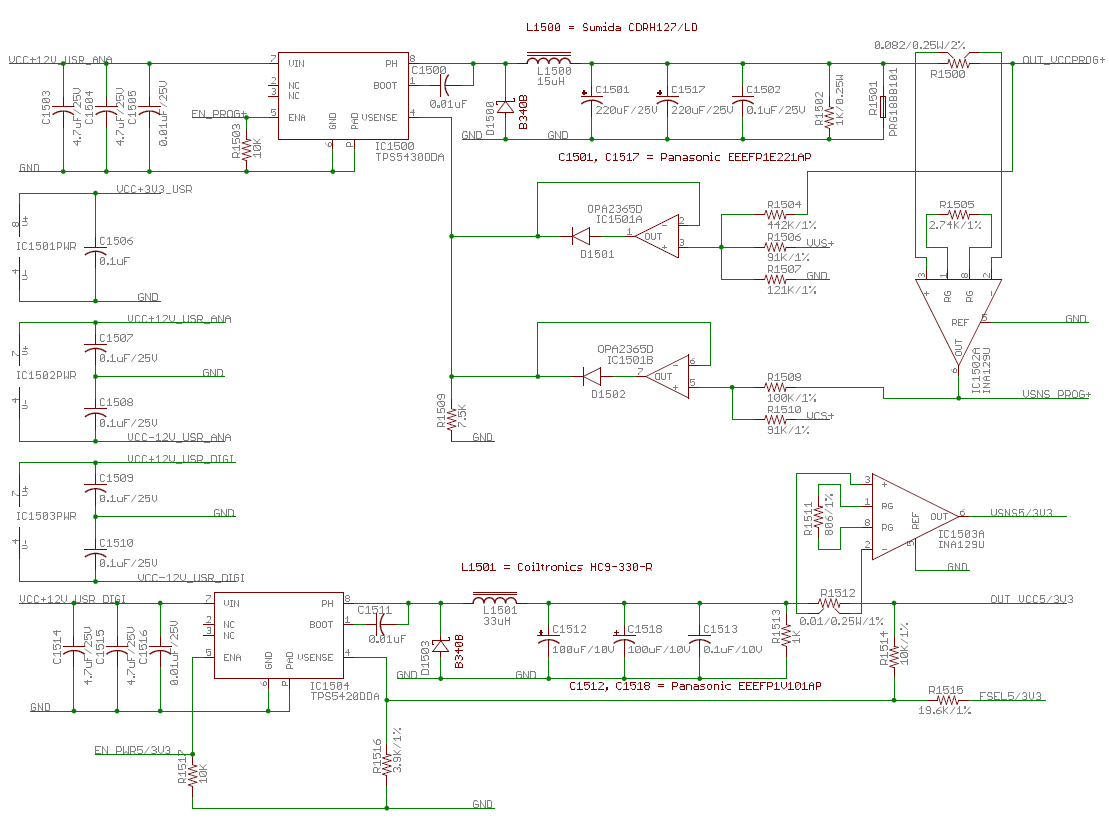

• 2路，±9V, 1.5 A，可变电源

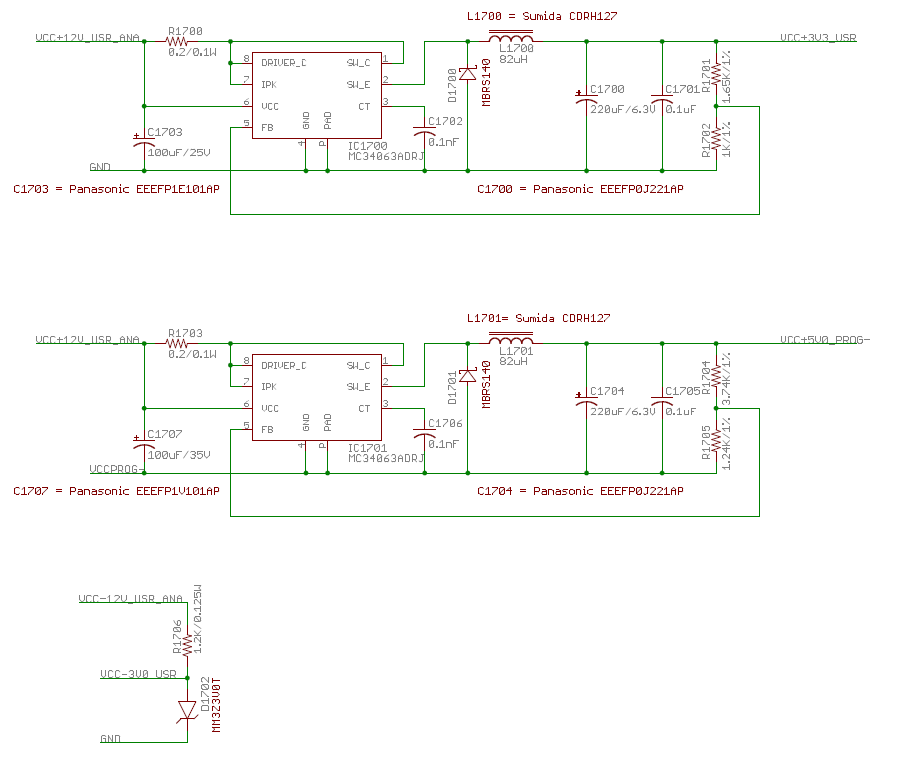

• 1通道，3.3/5V, 2A，固定电源
• 4-channel电压表

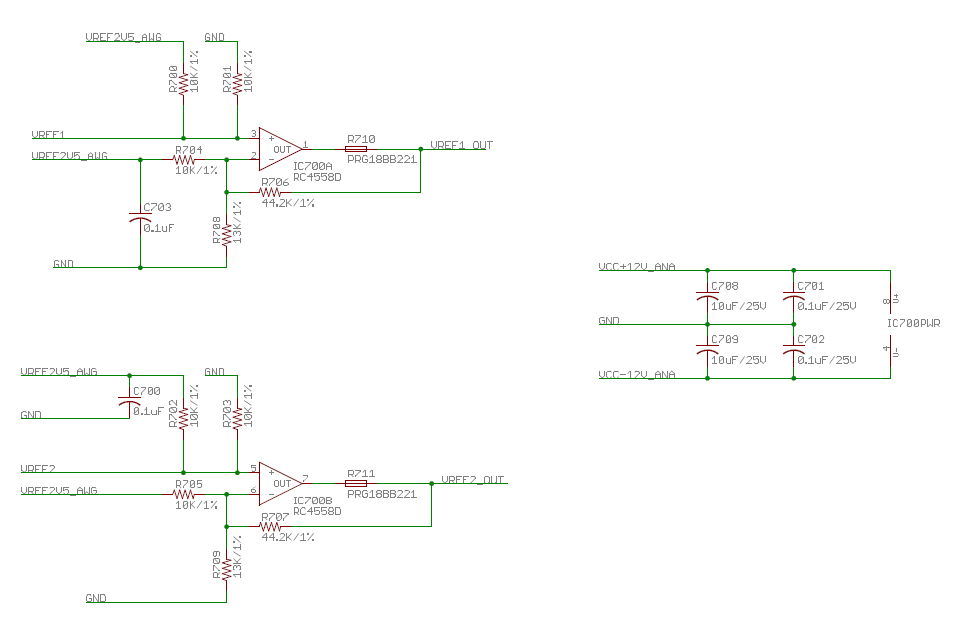

• 2可编程参考电压
• 是否可以使用简单的跳线将所有仪器连接到无焊点电路板上的电路

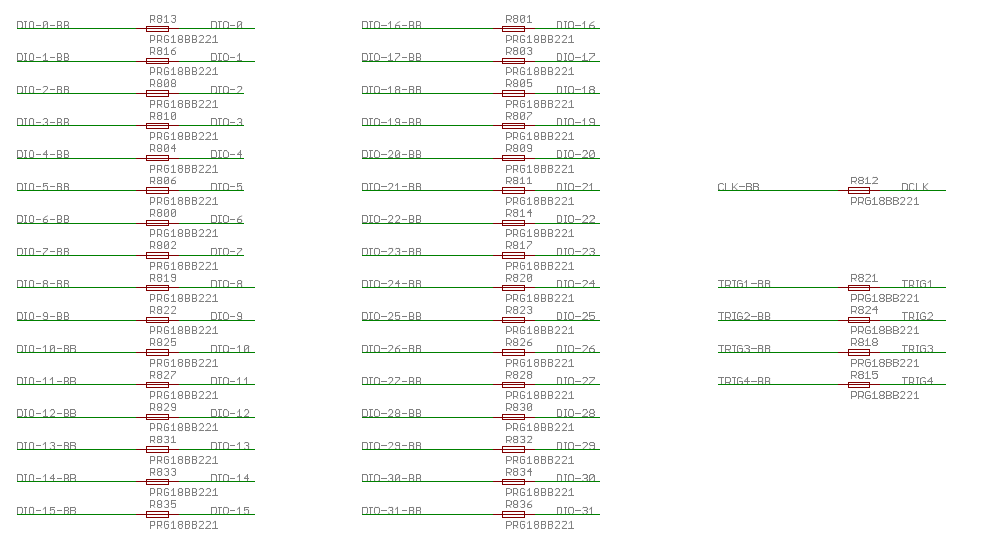

• 32个数字信号，可配置为:
  • 32路逻辑分析仪
  • 32路模式发生器
  • 离散数字I/ o(按钮、开关、led等)

操作时波形，电子探索委员会是一个完整的电路实验室，所有的自己。对于模拟项目，EE板可以用作示波器和波形发生器。它也作为一个电压表，有额外的访问用户可编程参考电压。对于数字项目，EE Board可以用作逻辑分析仪和数字模式生成器。它还为虚拟数字I/O设备提供了各种选项。最后，它包括各种用户可编程电源。

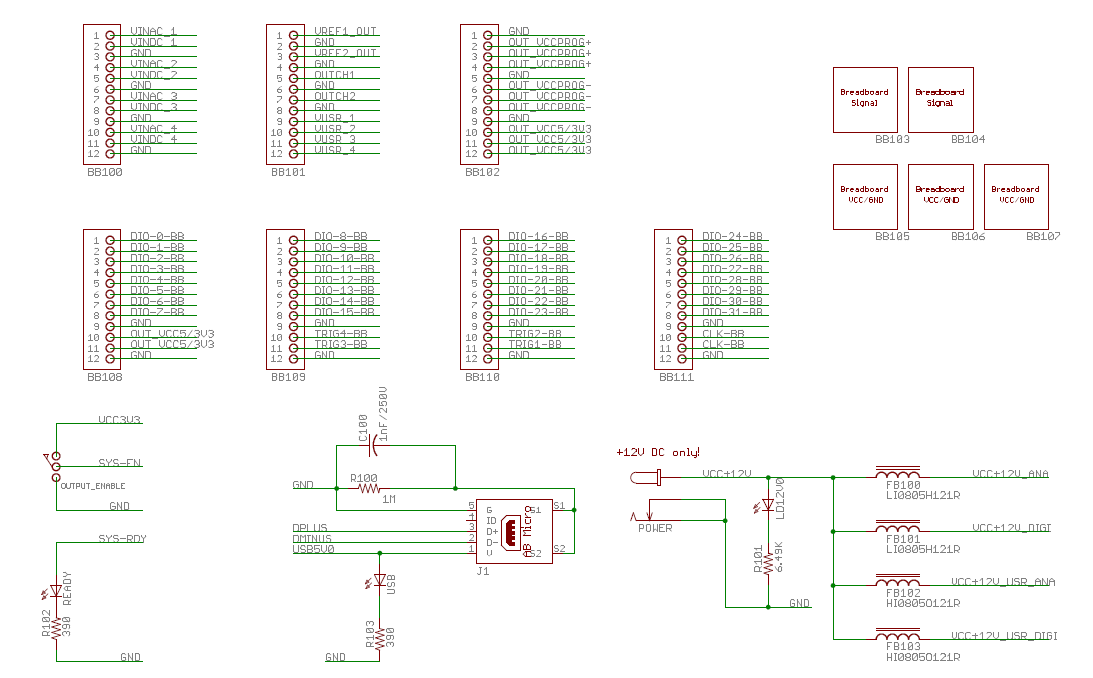

与EE板的通信利用USB连接，接口相当简单。micro-USB线缆用于连接单板和计算机。EE板也有一个桶插座适配器为12V的外部电源。USB电缆和外部电源连接，把板开关到“ON”准备它与波形通信。所有的编程和接口都在波形软件中完成。的快速入门指南进一步讨论这个过程。

整个总成是7.75”宽x 6.25”长x 1.00”高。在表面是两个全尺寸630孔的面包板与三个100孔的电力轨道。还有7个迷你24孔面包板，专门为EE Board提供的各种功能而连接。该板安装在四个1“耳螺母。这些服务于提升板，以及保持保护外壳，覆盖在板的下面的电路。
