OpenLogger螺丝终端适配器

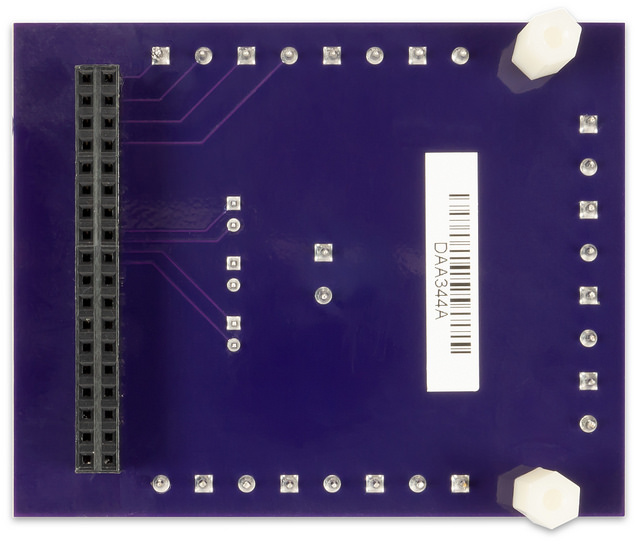

OpenLogger螺旋终端适配器旨在与Digilent OpenLogger一起使用，通过螺旋终端适配器为OpenLogger提供更容易访问的输入提供外部连接。螺旋终端适配器直接连接在OpenLogger的顶部，以保持较小的外形因素。
特性
-
标准螺丝端子适配器，便于连接
-
设计为直接适合OpenLogger之上
物理维度
Openlogger的Screw Terminal Adapter的长边是2.838英寸(72.1 mm)， PCB的短边是2.2835英寸(58 mm)长。
功能描述
OpenLogger螺丝端子适配器为每个模拟输入和每个数字引脚提供螺丝端子，每个模拟输入都有一个模拟接地引脚配对。板的中央有一个用于OpenLogger 5V电源的螺丝端子对，以及用于访问一些OpenLogger特定引脚的附加头。
引脚分配图
| 主要的连接器 | 西方螺丝终端 | 北螺丝终端 | |||||
|---|---|---|---|---|---|---|---|
| 1 | GPIO3 | 2 | GPIO7 | DC2 | 直流输出2 | DIO0 | GPIO0 |
| 3. | GPIO2 | 4 | GPIO6 | 接地 | 数字地面 | DIO1 | GPIO1 |
| 5 | GPIO1 | 6 | GPIO5 | DC1 | 直流输出1 | DIO2 | GPIO2 |
| 7 | GPIO0 | 8 | GPIO4 | WGEN | 波形发生器 | DIO3 | GPIO3. |
| 9 | 直流2 | 10 | 接地 | AI8 + | 模拟输入8 | DIO4 | GPIO4 |
| 11 | 直流1 | 12 | 接地 | AGND | 模拟地面 | DIO5 | GPIO5 |
| 13 | Wavegen | 14 | 接地 | AI7 + | 模拟输入7 | DIO6 | GPIO6 |
| 15 | 保留 | 16 | 保留 | AI6 + | 模拟输入6 | DIO7 | GPIO7 |
| 17 | 重置 | 18 | 掠夺 | 南螺丝终端 | 中心螺丝终端 | ||
| 19 | + 5 v | 20. | 接地 | AGND | 模拟地面 | 5伏 | 5 v的输出 |
| 21 | AI8 + | 22 | AGND8 | AI5 + | 模拟输入5 | 接地 | 数字地面 |
| 23 | AI7 + | 24 | AGND7 | 爱啊+ | 模拟输入4 | 中心轴头 | |
| 25 | AI6 + | 26 | AGND6 | AGND | 模拟地面 | 丹了 | 触发输出(未使用) |
| 27 | AI5 + | 28 | AGND5 | AI3 + | 模拟输入3 | 丹在 | 触发输入(未使用) |
| 29 * | 爱啊+ | 30. | AGND4 | AI2 + | 模拟输入2 | 学监BTN | 程序按钮 |
| 31 * | AI3 + | 32 | AGND3 | AGND | 模拟地面 | 重置BTN | 重置按钮 |
| 33 | AI2 + | 34 | AGND2 | AI1 + | 模拟输入1 | 接地 | 数字地面 |
| 35 | AI1 + | 36 | AGND1 | ||||
*注意-在螺丝端子适配器的Rev A丝印上，引脚29被错误标记为引脚31
