OpenScope MZ
多功能,开源工具
设计资源
弗里茨地区
牧师F示意图
原理图G牧师
示意图
3 d打印的情况
三维情况下源
丙烯酸情况
印刷电路板的尺寸
引出线打印输出
常见问题解答
连接
  • Wifi (802.11 g)
  • USB 2.0(需要高速)
示波器
渠道
2
决议
12位
采样率
6.25MS / s
带宽
2兆赫
输入阻抗
1米Ω
电压范围
±20 v
最大缓冲区大小
每个通道32640个样品
任意波形发生器
渠道
1
决议
10位
采样率
10MS / s
带宽
1兆赫
电压范围
3V峰间±1.5V偏置。
最大缓冲区大小
25000个样本
最大电流输出
20马
逻辑分析仪
渠道
10
逻辑电平
3.3 v互补金属氧化物半导体
采样率
10MS / s
最大缓冲区大小
每个通道32640个样品。
GPIO
渠道
10
逻辑电平
3.3 v互补金属氧化物半导体
马7
水槽
12个马
请注意
GPIO多路逻辑分析仪
可编程电源
渠道
2
输出电压
±4 v
最大功率
每通道50 mA
Misc
  • PIC32MZ2048EFG124单片机
  • 2外部触发线
  • USB供电设备(B Micro)
  • 4用户发光二极管
软件
波形生活
Digilent代理
固件
没有引导装载程序
与引导装载程序

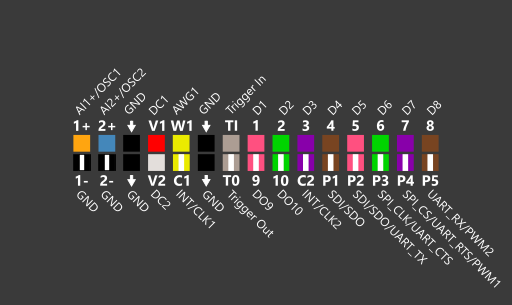

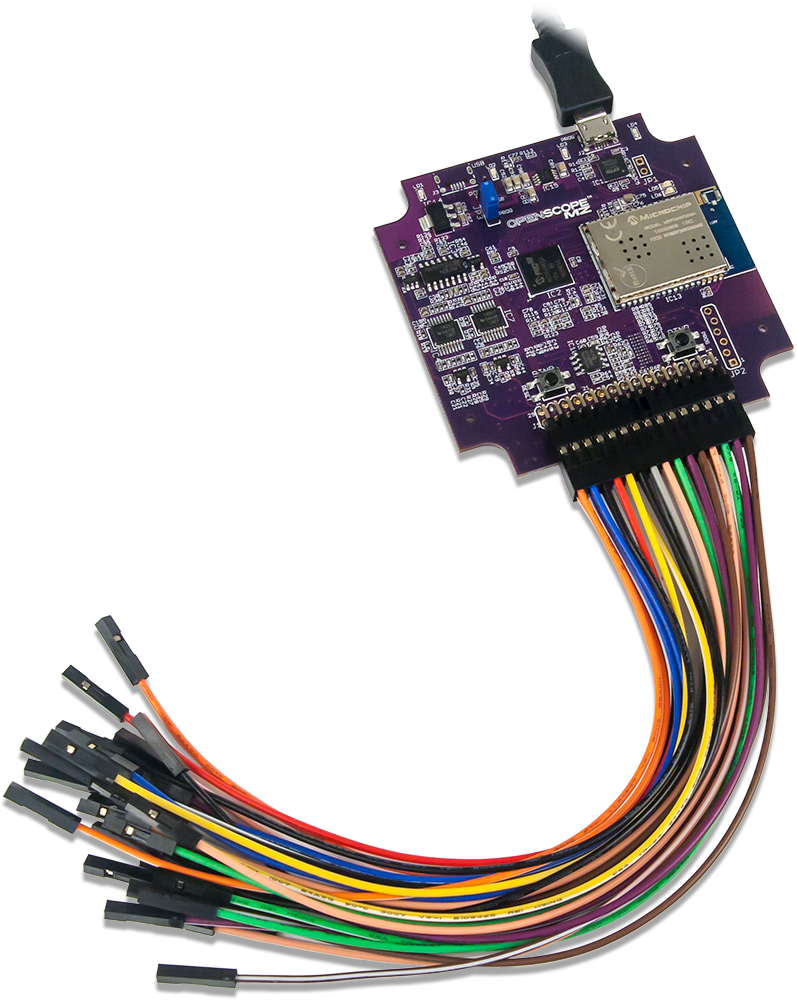

引出线
AI1 + / OSC1
示波器通道1或模拟输入通道1正
AI2 + / OSC2
示波器通道2或模拟输入通道2正
接地
地面
DC1
直流电源通道1
AWG1
任意波形发生器通道1
触发的
触发输入
D1
数字I / O 1
D2
数字I / O 2
D3
数字I / O 3
D4
数字I / O 4
D5
数字I / O 5
D6
数字I / O 6
D7
数字I / O 7
D8
数字I / O 8
接地/ AI1 -
模拟输入1负或接地
接地/ AI2 -
模拟输入2负或接地
DC2
直流电源通道2
INT / CLK1
中断或时钟1
触发了
触发输出
DO8
数字输出8
DO9
数字输出9
INT / CLK2
中断或时钟2
SDI / SDO
SPI数据输入或输出
SDI / SDO / UART_TX
SPI数据输入/输出或UART TX
SPI_CLK / UART_CTS
SPI时钟或UART CTS
SPI_CS / UART_RTS / PWM1
SPICS或UART RTS或PWM1

选择UART_RX / PWM2
UART RX或PWM2

尽管我们希望并努力创造一个创新和低成本的T&M解决方案,但我们在OpenScope MZ和OpenLogger的总体可靠性方面收到了一致的负面反馈,这导致我们确定,它没有达到我们的测试和测量产品的高标准。

不幸的是,我们无法解决许多问题,所以我们做出了艰难的决定,将这两款产品和相关配件下架。这将使我们能够确保我们能够继续履行Digilent品牌承诺,并专注于扩大我们受欢迎的核心测试和测量产品系列。

这一页的资料将作为遗产来源留在这里。任何Digilent提供的支持最多只能是极其有限的。谢谢您的理解。

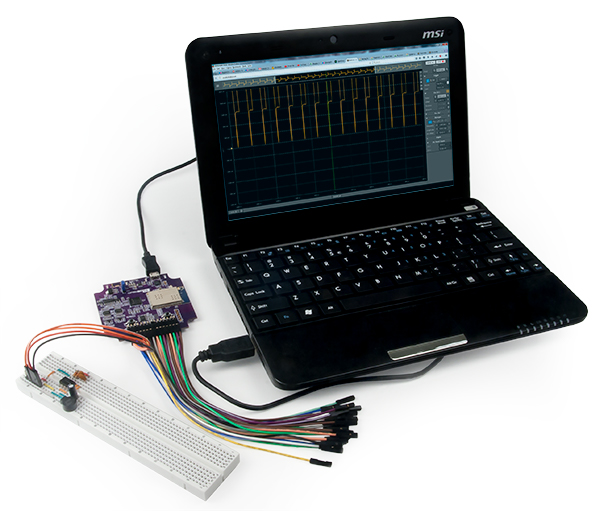

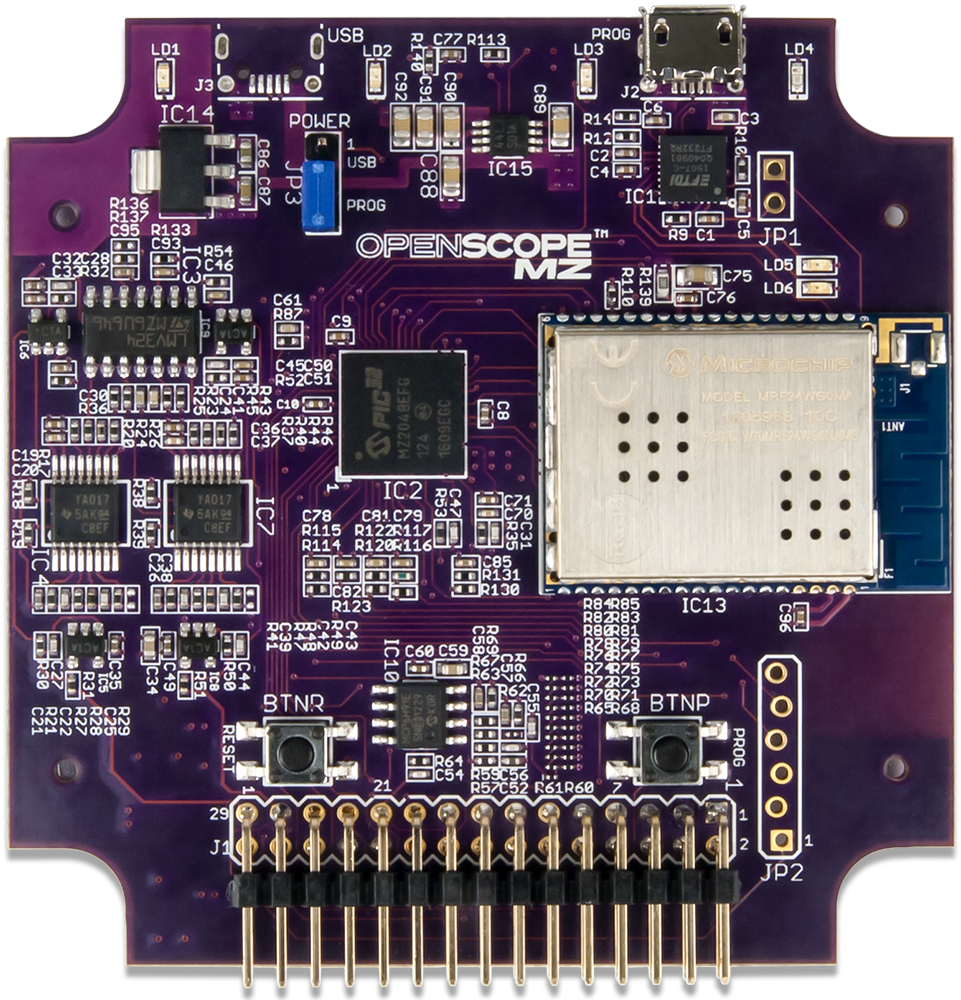

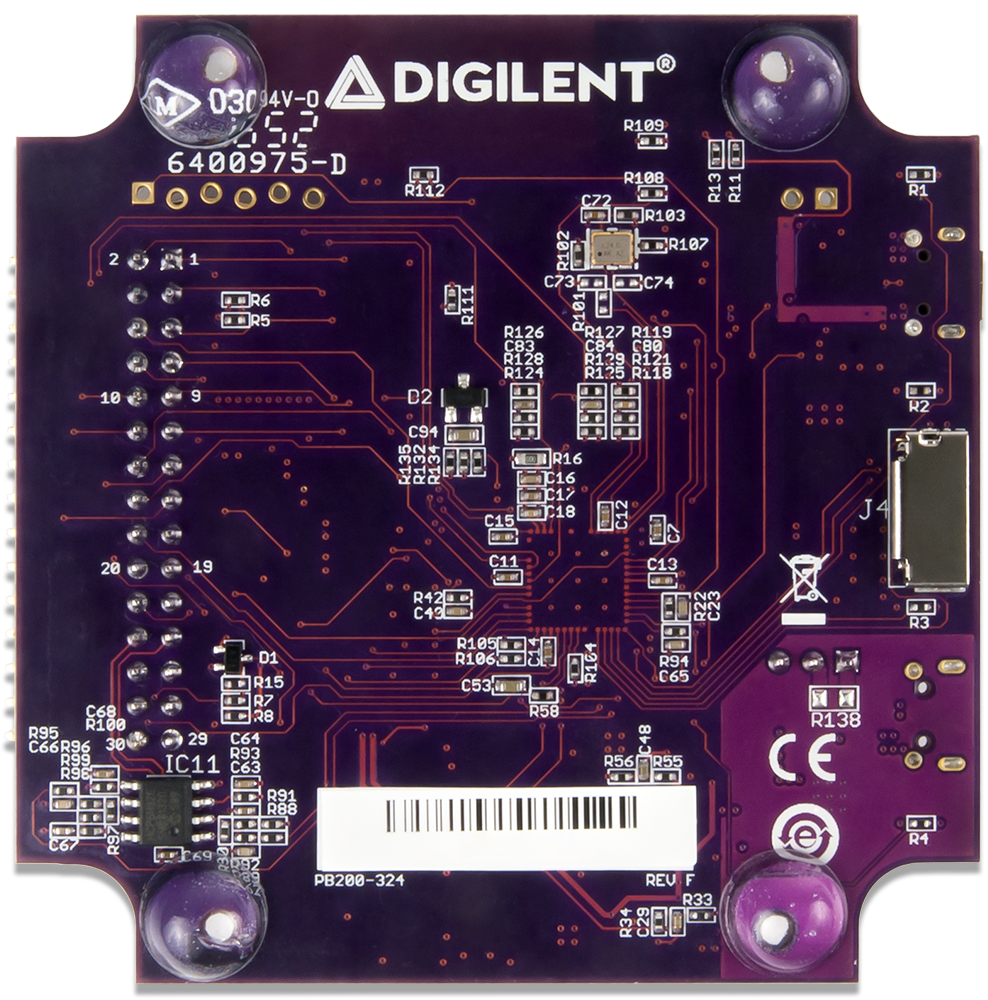

OpenScope MZ是一个开源、多功能的电子仪器设备,可以使用计算机或移动设备来控制,从电路、传感器和其他电子设备获取、分析、可视化和生成信号。OpenScope MZ可以很容易地生成模拟和数字信号,使用电源,函数发生器和GPIO利用示波器和逻辑分析仪对模拟和数字信号进行测量和可视化。通过使用OpenScope MZ生成刺激和可视化响应,更快地开发和调试电路。
