测试和测量

专业的电子产品，没有实验室的限制。


工程师与Digilent仪器的日程安排。我们的电子工作站解决方案结合了兼容性，可移植性和性能。

无论您是一名正在寻找便携式多用途调试工具的学生，还是一名需要方便地替代实验室进行每次测量的专业人士，Digilent Instrumentation都可以增强您的工程经验。在办公桌上、飞机上或咖啡馆进行测量，并将数据直接捕获到c计算机。

结合自由软件，波形（Mac，Windows和Linap），我们的仪表硬件将计算机转换为多仪器电路分析工具。小到足以塞进你的公文包里，并能够用Digilent仪器取代一堆实验室设备，您可以在任何地方带来实验室。使用DigiLent USB工作站，您不会收到硬件和软件套件，您还将访问我们的详细文档，入门指南和专用支持社区。

采样率范围从6.25 MS/s到1G s/s，带宽高达100 MHz，请使用下表找到适合您的仪器设备。


哪种测试和测量设备适合您？

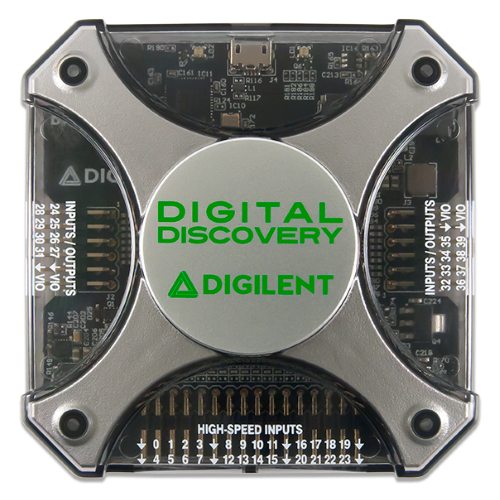

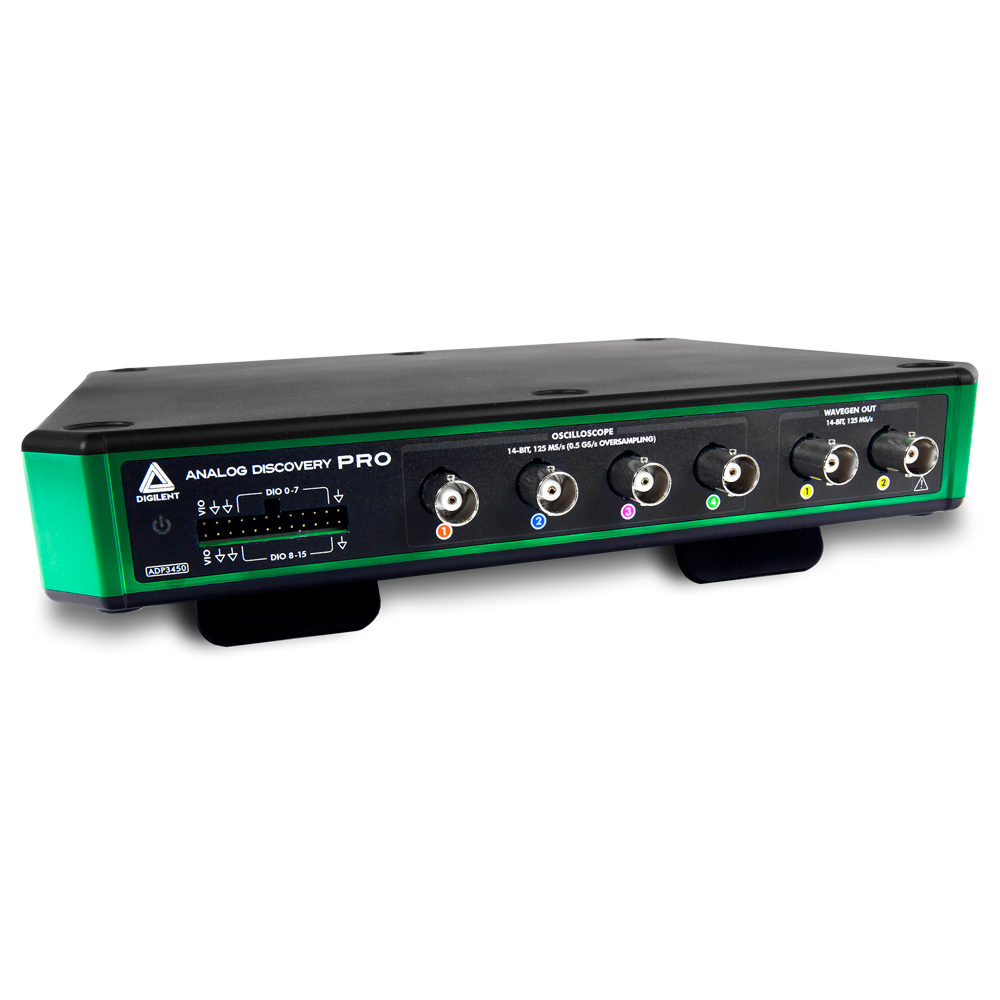

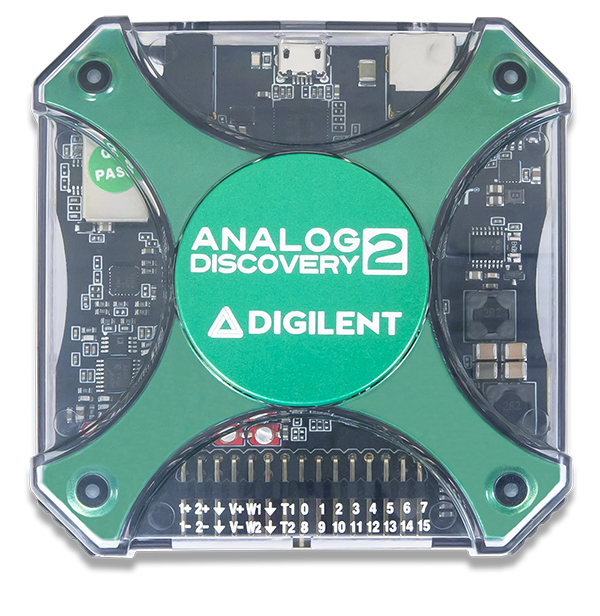

模拟发现专业版（ADP5250） Analog Discovery Pro（ADP3450 / ADP3250） 模拟探索工作室 模拟发现2 数字发现
波形兼容性 仅限窗口 Mac、Windows、Linux和波形 Mac、Windows、Linux和波形 Mac、Windows、Linux和波形 Mac、Windows、Linux和波形
示波器 2通道，8位，1总务/秘书(0.5总务/秘书在双通道模式下），40 V峰-峰，单端，非隔离，100兆赫带宽，BNC连接器 4通道/2通道，14位，125MS/s(0.5总务/秘书用过采样），±25 V，单端，55兆赫+带宽，BNC连接器 2通道，14位，100MS/s，±25 V，单端30兆赫+带宽与BNC连接器（差速器9兆赫+带宽与MTE连接器） 2通道，14位，100MS/s，±25 V，单端30兆赫+带BNC适配器的带宽（差分9兆赫+带MTE连接器） 不适用
波形发生器 1通道，14位，125MS/s, 15兆赫+带宽，±12 V（Hi-Z），BNC连接器 2通道，14位，125MS/s, 15兆赫+带宽，±5 V，BNC连接器 2通道，14位，100MS/s，±5 v，8兆赫+带宽与BNC连接器（8兆赫+带MTE连接器） 2通道，14位，100MS/s，±5V，12兆赫+带宽与BNC适配器（9兆赫+带MTE连接器） 不适用
频谱分析仪 2频道，0赫兹到250.兆赫，FFT，CZT，噪声地板，SFDR，SNR，THD，谐波测量等 4通道/2通道，0赫兹到50岁兆赫，FFT，CZT，噪声地板，SFDR，SNR，THD，谐波测量等 2频道，0赫兹到50岁兆赫，FFT，CZT，噪声地板，SFDR，SNR，THD，谐波测量等 2频道，0赫兹到50岁兆赫，FFT，CZT，噪声地板，SFDR，SNR，THD，谐波测量等 不适用
网络分析仪 2通道，10 uHz至25 uHz兆赫支持多达10001个样本、FFT、Nichols、Nyquist和其他绘图 4通道/ 2通道，10 uhz到25兆赫支持多达10001个样本、FFT、Nichols、Nyquist和其他绘图 2通道，10 uhz到10兆赫支持多达10001个样本、FFT、Nichols、Nyquist和其他绘图 2通道，10 uhz到10兆赫支持多达10001个样本、FFT、Nichols、Nyquist和其他绘图 不适用
阻抗分析仪 24.4兆赫至20兆赫兆赫，每十年10k个样本，支持电压、电流、阻抗、导纳、电容和其他测量 10 uHz至25 uHz兆赫，每十年10k个样本，支持电压、电流、阻抗、导纳、电容和其他测量 10 uHz至10 uHz兆赫，每十年10k个样本，支持电压、电流、阻抗、导纳、电容和其他测量 10 uHz至10 uHz兆赫，每十年10k个样本，支持电压、电流、阻抗、导纳、电容和其他测量 不适用
电压表 不适用 4通道/2通道、±25 V、直流、交流有效值和真实有效值测量 2通道、±25 V、直流、交流均方根值和真实均方根值测量 2通道、±25 V、直流、交流均方根值和真实均方根值测量 不适用
数据记录器 不适用 4通道/ 2通道，电压：DC，TRUE RMS，AC RMS和数学函数，最多24小时数据记录1赫兹采样率 2通道，电压：DC，TRUE RMS，AC RMS和数学函数，最多24小时数据记录为1赫兹采样率 2通道，电压：DC，TRUE RMS，AC RMS和数学函数，最多24小时数据记录为1赫兹采样率 不适用
逻辑分析仪 34通道，1总务/秘书，0 V至5 V。用于SPI、I2C、UART、CAN、I2S、1Wire、HDMI CEC、曼彻斯特等的解释器 16频道，125MS/s，1.2伏至3.3伏CMOS，耐5伏。SPI、I2C、UART、CAN、I2S、1Wire、HDMI CEC、曼彻斯特等的解释器 16频道，100MS/s，3.3伏CMOS，5伏容差。SPI、I2C、UART、CAN、I2S、1Wire、HDMI CEC、曼彻斯特等的解释器 16频道，100MS/s，3.3伏CMOS，5伏容差。SPI、I2C、UART、CAN、I2S、1Wire、HDMI CEC、曼彻斯特等的解释器 32通道最大，800MS/s最大，1.2 V至3.3 V CMOS，5 V耐受。SPI，I2C，UART，CAN，I2S，1WIRE，HDMI CEC，Manchester等的口译员
图案发生器 不适用 16频道，125MS/s，1.2 V至3.3 V CMOS，支持用户定义图案和数据文件导入 16频道，100MS/s，3.3 V CMOS，支持用户定义图案和数据文件导入 16频道，100MS/s，3.3 V CMOS，支持用户定义图案和数据文件导入 16频道，100MS/s，1.2 V至3.3 V CMOS，支持用户定义图案和数据文件导入
静态IO 8通道，虚拟按钮，交换机，LED，7段显示，进度条，滑块 16通道、虚拟按钮、开关、LED、7段显示器、进度条、滑块 16通道、虚拟按钮、开关、LED、7段显示器、进度条、滑块 16通道、虚拟按钮、开关、LED、7段显示器、进度条、滑块 16通道、虚拟按钮、开关、LED、7段显示器、进度条、滑块
电源 提供三个可变电源：一个0伏至6伏-0安至1安，一个0伏至25伏-0安至500毫安，一个0伏至-25伏-0安至500毫安， 在两个引脚上提供一个可变电源，1.2 V至3.3 V输出，总计最多300 mA 负极电源：-1 V至-5 V
正极电源：1伏至5伏
每个电源2.1 W
固定用品：±12 V，5 V和3.3 V.		 负电源：-0.5 v至-5 v
正极电源：0.5 V至5 V
通过USB总共500 MW
2.1 W在外部供电时为每个供应
外部供电时，每个通道高达700 mA		 在两个引脚的两家银行上提供的一个可变电源，1.2 V至3.3 V输出，每次最多可达100 mA
协议分析仪 不适用 支持UART、SPI、I2C、CAN和AVR，逻辑分析仪中支持更多协议 支持UART、SPI、I2C、CAN和AVR，逻辑分析仪中支持更多协议 支持UART、SPI、I2C、CAN和AVR，逻辑分析仪中支持更多协议 支持UART、SPI、I2C、CAN和AVR，逻辑分析仪中支持更多协议
脚本编辑器 通过应用程序javascript接口同时控制所有乐器，自动桂操作、自定义数据分析和操作功能 通过应用程序javascript接口同时控制所有乐器，自动桂操作、自定义数据分析和操作功能 通过应用程序javascript接口同时控制所有乐器，自动桂操作、自定义数据分析和操作功能 通过应用程序javascript接口同时控制所有乐器，自动桂操作、自定义数据分析和操作功能 通过应用程序javascript接口同时控制所有乐器，自动桂操作、自定义数据分析和操作功能
专用外部触发器 BNC连接器上的一个数字输入/输出，3.3伏CMOS，5伏容差 BNC连接器上的两个数字输入/输出，3.3 V CMOS，5 V耐受 MTE连接器上的两个数字输入/输出，3.3 V CMOS，5 V容差 MTE连接器上的两个数字输入/输出，3.3 V CMOS，5 V容差 不适用
软件定制 可用于自定义应用程序的波形SDK 可用于自定义应用程序的波形SDK 可用于自定义应用程序的波形SDK 可用于自定义应用程序的波形SDK 可用于自定义应用程序的波形SDK



遗留测试和测量设备

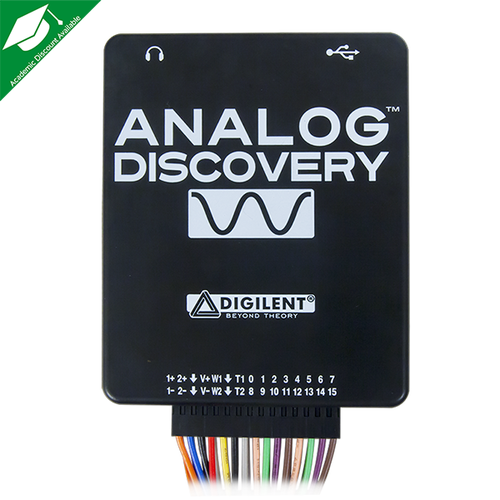

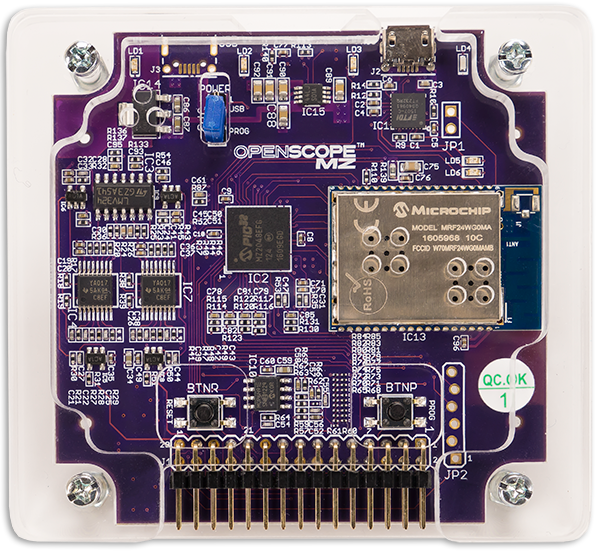

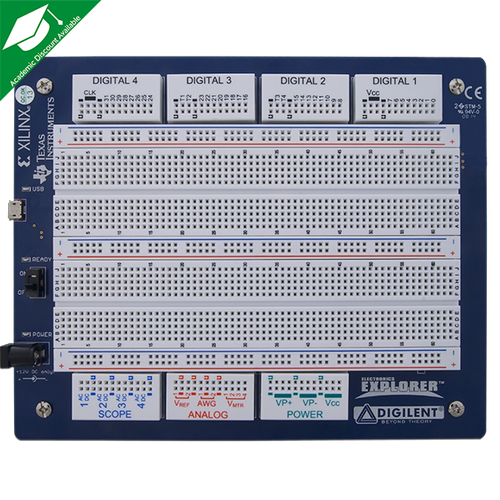

模拟发现 电子探索者委员会 OpenScope MZ openlogger.
波形兼容性 Mac、Windows、Linux和波形 Mac、Windows、Linux和波形 带波形的Chrome，Safari和Firefox浏览器 带波形的Chrome，Safari和Firefox浏览器
能力
示波器 2通道，14位，100MS/s，5兆赫带宽，±25 V差分 4通道，10位，40MS/s，100兆赫，±20伏 2通道，12位，6.25MS/s，2兆赫，±20伏 不适用
波形发生器 1.赫兹到10.兆赫，Bode，Nyquist和Nichols情节 1 MHz到4兆赫，Bode，Nyquist和Nichols情节 不适用 不适用
频谱分析仪 2通道，FFT，CZT，噪声底板，SFDR，SNR，THD，谐波测量等 4通道、FFT、CZT、噪声地板、SFDR、SNR、THD、谐波测量等 不适用 不适用
网络分析仪 2通道，0 uHz至10 uHz兆赫支持多达10001个样本、FFT、Nichols、Nyquist和其他绘图 4通道，0 uHz至10 uHz兆赫支持多达10001个样本、FFT、Nichols、Nyquist和其他绘图 不适用 不适用
阻抗分析仪 1 MHz到10兆赫，每十年10k采样，可选外部补偿电路，支持电压、电流、阻抗、导纳、电容和其他测量 1 MHz到10兆赫，每十年10k采样，可选外部补偿电路，支持电压、电流、阻抗、导纳、电容和其他测量 不适用 不适用
电压表 双通道，±25伏 4通道，±20 V 不适用 不适用
数据记录器 记录DC，True RMS，DC RMS和数学函数 记录DC，True RMS，DC RMS和数学函数 不适用 8通道，16位，500KS / S.合计，50千赫，±10 V，日志DC，TRUE RMS和数学函数
逻辑分析仪 16频道，100MS/s，3.3V CMOS 32频道，100MS/s，3.3V CMOS 10频道，50频道MS/s，3.3V CMOS 不适用
图案发生器 16频道，100MS/s，3.3V CMOS 32频道，100MS/s，3.3V CMOS 不适用 不适用
静态IO 16通道、虚拟按钮、开关、LED、7段、进度条、滑块 32通道、虚拟按钮、开关、LED、7段、进度条、滑块 10通道，与LA共享，4个LED，1个BTN 8频道
电源 （ - ）通道0至-5 V，（+）通道0至5 V，50 mA 2参考电压提供10 mA，1 3.3 / 5V最多2个电源，（+）通道0至9 V，1.5 A，（ - ）通道0至-9 V为-9 V为1.5 a 2通道±4 V，每通道50 mA 双通道，±4 V，每个通道50 mA
协议分析仪 UART，SPI，I2C，CAN和AVR支持，逻辑分析仪中的更多协议 UART，SPI，I2C，逻辑分析仪中的更多协议 不适用 不适用
脚本编辑器 通过JavaScript接口同时控制所有仪器，可自动控制桂操作、自定义数据分析和操作功能 JavaScript接口 打字稿API. 打字稿API.
触发 2. 4. 不适用 不适用
定制 可用于自定义应用程序的波形SDK 可用于自定义应用程序的波形SDK 开源硬件、固件和软件 开源硬件、固件和软件
