从模拟发现开始

要设置模拟发现:

1. 首先，在你的电脑上安装Digilent WaveForms 3软件。看到安装程序细节为更多的信息。
2. 使用USB线缆连接模拟发现到您的PC。

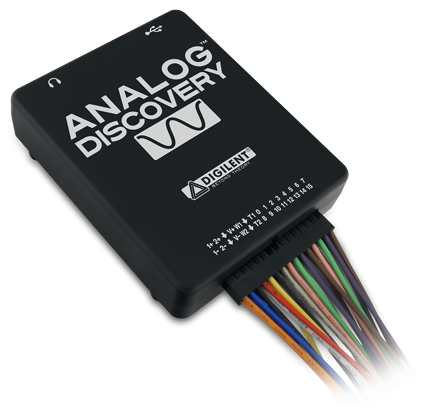

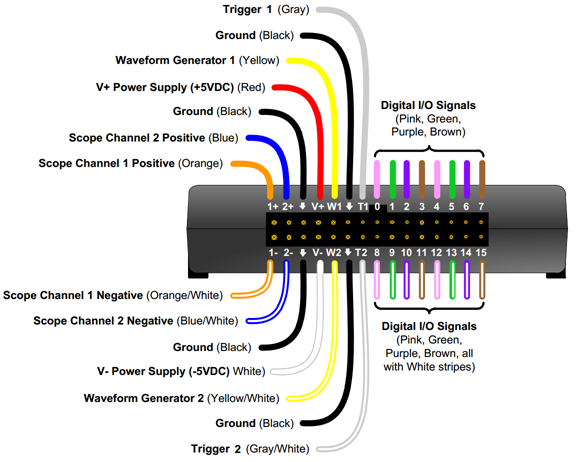

线图:

看到安装程序细节参阅有关安装波形的资料。

看到波形有关使用软件的资料。

如果你收到错误消息“与设备通信失败”或“设备配置失败”:

• 从模拟发现中移除所有附加组件和连接。
• 确认USB线缆连接正确。
• 将波形连接到模拟发现，在不打开任何仪器的情况下，验证波形系统监视器显示电压和电流水平。

模拟发现的系统监视器显示电压、电流和温度。在主窗口中，单击状态栏中的按钮显示此信息。

仪器不运行时，设备功耗约为2瓦(400mA)。根据使用情况，消费量可以增加，但受以下限制:

• 在500ma时，应用程序界面显示一个警告，因为这是USB规范允许的最大值。
• 在1a，模拟发现设备停止以防止损坏，应用程序显示“与设备通信失败”错误消息。
• 有关限制的信息，请参阅电源。

如果您收到前面提到的错误信息(s)，或如果电压小于4.5 V，尝试以下选项:

• 试着使用不同的USB线和电脑插头。
• 在你的电脑上使用一个不同的USB插头。
• 使用短电缆，不要使用长电缆或电缆扩展器。
• 使用有电的usb集线器，避免使用无电的集线器。
• 使用USB-Y电缆从两个插头加载电源。
• 减少当前对AWG, V+和/或V-的消耗。

模拟发现有两个差分示波器输入通道。

规格:

• 输入带宽为5兆赫．
• 正、负输入对地的阻抗为1 MOhm，并并联24pf。
• 的ADC是14位和100 MSps，模拟设备AD9648。
• 最大输入电压绝对值为±50v。
• 在两个通道上，缓冲区可达16 kS(默认为8 kS)。
• 输入有两个增益级，具有3 mV和300 uV分辨率。见下表:

模拟发现配备了两个任意波形发生器通道。在连接到电路之前，验证波形发生器通道上的电压。

规格:

• 输出带宽为5兆赫．
• 输出电流为10ma。
• 的DAC是14位和100 MSps，模拟设备AD9717。
• 最大输出为10vp -p，在- 5v和+ 5v之间。
• 1 V以上振幅的分辨率为0.7 mV, 1 V及以下振幅的分辨率为0.18 mV。
• 当通道关闭或禁用时，输出不是高阻抗，而是接近零伏特。
• 载波缓冲区可达16 kS(默认为4 kS)。在两个通道上，AM和FM缓冲器是2 k。
• 立体声插口输出AWG信号。awg1为左通道输出，awg2为右通道输出。

模拟探索有两个固定电源。注意:当电源需要驱动高电容负载时，请先启动电源再连接负载。

规格:

• 正电源电压为5v。
• 负电源电压为- 5v。
• 最大供电电流(正负电源之和)为100mA。

模拟发现有16个数字I/O (DIO 0-15)和2个触发I/O引脚。

规格:

• 数字引脚提供3.3 V, LVCMOS3V3标准。
• 引脚具有4ma驱动强度，慢转率Xilinx Spartan6-1L输出。
• 引脚有一个220欧姆系列热敏电阻(PRG18BB221MB1RB)和二极管(DB3S406F)接地和3.3V，在-20 V和+20 V之间有保护。
• 该引脚可以输出推拉(PP)、开漏(OD)、开源(操作系统)、三态(TS)信号。OD和操作系统信号，使用外部上拉或下拉电阻。
• 发生器/分析仪的频率为100兆赫．
• 逻辑分析仪缓冲区可达16 k(默认为4 k)。
• Pattern Generator自定义缓冲区最多可达16 kS(默认为1 kS)。

模拟发现的电源是由连接到它的计算机的USB端口提供的。为了保护计算机的USB端口，模拟发现的电流被限制在600 mA以下。试图从USB端口吸取比这更多的能量将导致模拟发现关闭并显示错误消息。

USB端口可用的电压和被设备消耗的电流显示在波形主窗口右下角的系统监视器上;示例如下所示。

模拟发现提供四个电压电源，可用于为被测试电路提供电源。这些是:电压仪中的V+和V-，以及波形发生器的通道1和通道2。

在正常运行下，没有仪器在使用，没有负载施加到电压电源，模拟发现从USB端口引出约400毫安的电流。

对各种电压电源的电流分配是留给用户尽可能多。这允许用户根据自己的需求调整可用功率，从而增加设备的效用。但是，目前的规定有一些限制:

• 波形发生器的电流被限制在每通道小于50毫安。当达到这个限制时，波形软件不会显示任何消息。
• V+和V-提供的总电流被限制在200mA以下。
• 每个数字通道的最大可用电流约为4毫安。
