Zmod AWG
SYZYGY兼容双通道14位数模转换器模块
特征
渠道
2.
通道类型
单端
决议
14位
输出范围
±1.25V（低量程）
±5V（高量程）
绝对分辨率
167μV（低量程）
665μV（高量程）
精确
范围的±0.2%（典型）
输出阻抗
50Ω
采样率
100毫秒/秒（实时）
最大交流振幅
±5V
模拟带宽
40兆赫@3dB
20兆赫@0.5dB
14兆赫@0.1dB
转换速率
180V/μs（2V阶跃）
SYZYGY™ 兼容性
版本
Syzygy 1.1
合胞DNA 1.1
兼容性表
在参考手册中
身体的
宽度
45毫米
长
70毫米
产品合规性
宏达电
8473301180
ECCN
EAR99

以前称为Zmod数模转换器.

Digilent Zmod AWG是一款开源硬件SYZYGY™1)包含双通道的兼容吊舱数模转换器以及相关的前端。Zmod AWG适用于任何SYZYGY™ 具有所需功能的兼容载波板。

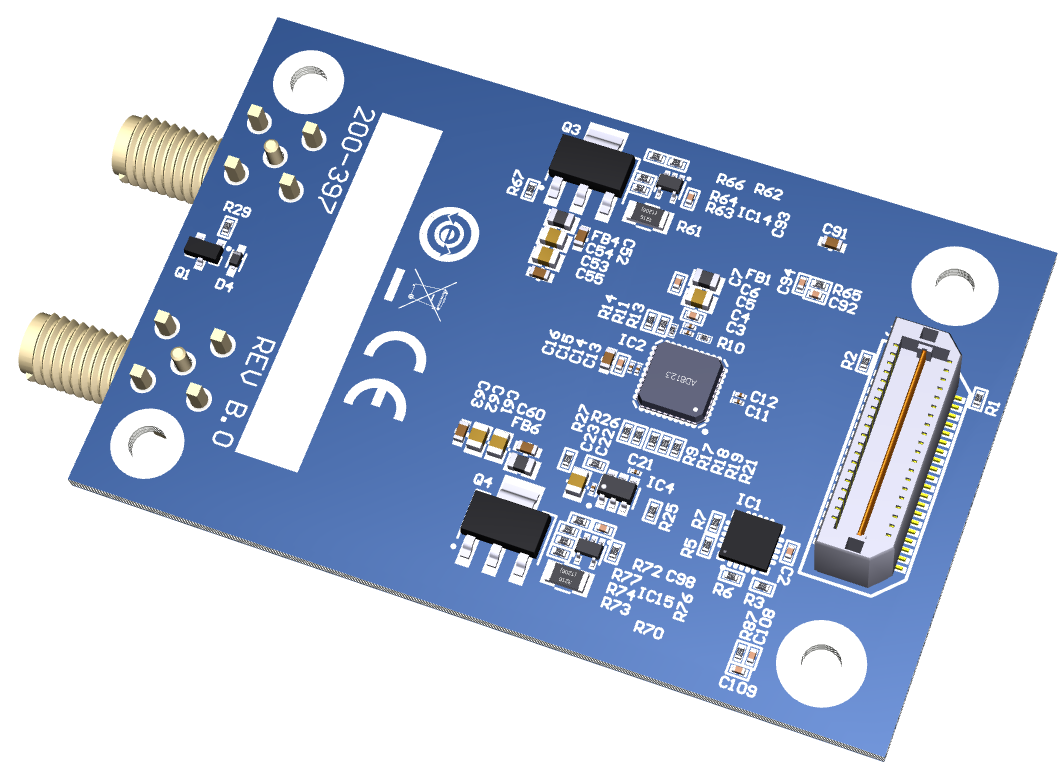

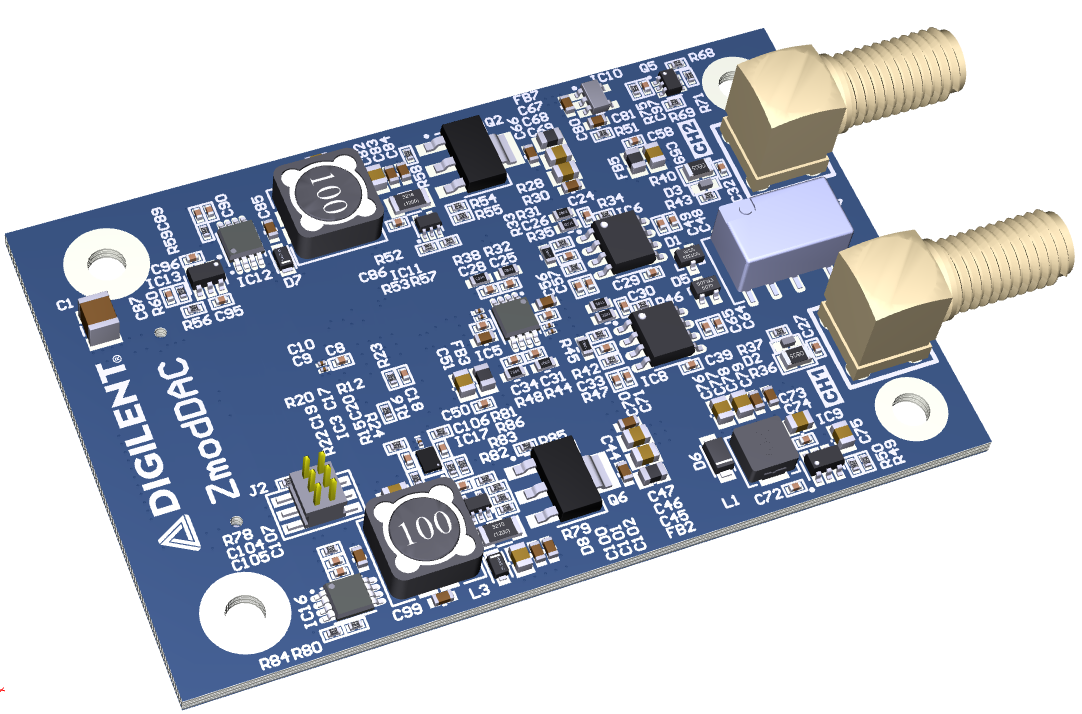

图1。Zmod AWG顶视图和底视图。

模拟输出可以使用SMA电缆连接到电路。由SYZYGY驱动™ 载波，Zmod AWG可同时产生两个信号（50Ω，±5V，单端，14位，100MS/s，40MHz+带宽）。

Zmod AWG被设计成模块化、硬件和软件开源生态系统中的一部分。与阴阳结合™ 承运人，其他SYZYGY™ Zmod AWG兼容吊舱，可用于多种应用：数据采集系统、闭环控制器等。



开始

截至撰写本文时，Zmod AWG的支持材料存在两种不同版本。

最新版本

Zmod AWG 1411控制器是低电平控制器IP的第二个版本。截至撰写本文时，此IP与AXI适配器或Zmod库不兼容。

有关演示其使用的纯硬件项目，请参阅Eclypse Z7低电平低通滤波器演示.

首次发布

Eclypse和Zmod AWG的演示的初始版本使用Zmod库通过Zmod控制Zmod AWG数模转换器1411 AXI适配器和Zmod数模转换器1411低电平控制器IPs。

有关开始使用Zmod库以及使用这些IP的信息，请参阅Zmod基本库用户指南. 这些IP和Zmod库也用于USB104 A7的演示中，您可以通过其资源中心.

文档

兼容的数字主机板

教程

这些教程逐步介绍了创建支持Zmod AWG 1411的硬件平台的过程。Eclypse Z7的预构建图像可在Digilent GitHub上获得。本手册第3节介绍了使用这些预构建图像的过程Zmod基本库用户指南.
